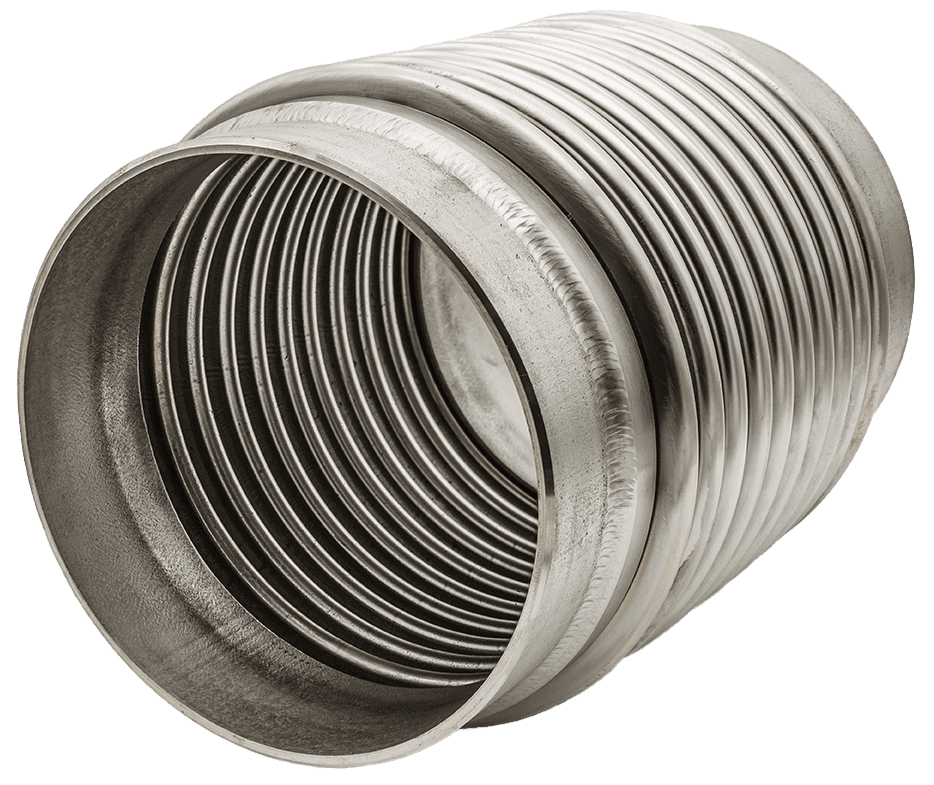

I tubi metallici flessibili a ondulazioni parallele, garantiscano una perfetta tenuta alla pressione, con un’elevata flessibilità assicurata dalla deformazione della parete ondulata.
In funzione delle condizioni d’esercizio sono muniti di una o più trecce atte a resistere alla pressione in essi esercitati e all’occorrenza di un Armor Esterno di protezione o di un Liner interno per sopperire a problematiche di velocità di fluido.
Applicazioni
I tubi flessibili trovano notevole utilizzo nel convogliamento in pressione o depressione di tutti i fluidi compatibili con gli acciai inossidabili austenitici (AISI321 – AISI316L). Sono consigliabili nelle applicazioni industriali specialmente nei settori: vapore, acqua surriscaldata, gas liquidi, solventi acidi, gas combustibili, aria, ossigeno, azoto, olio allo stato liquido, ecc.
Collaudi
Tutti i tubi flessibili vengono sottoposti a collaudo dimensionale e funzionale, inoltre viene effettuato un test idraulico con acqua pari a 1,5 volte la pressione massima di esercizio, riportata sulle nostre tabelle, per un tempo minimo di 60 secondi, salvo diversa indicazione del cliente. Dove non è richiesto il collaudo idraulico, le tubazioni verranno sottoposte a collaudo pneumatico con aria in immersione d’acqua ad una pressione massima di 5 bar/g per un tempo minimo di 60 secondi. In accordo a ISO10380.
Raccordi
Di qualsiasi tipo e materiale (UNI, ANSI, ecc.), saldati a TIG (GTAW) o con saldobrasatura.
Temperature
Raggio di curvatura
E’ il raggio al quale la tubazione può essere sottoposta, in riferimento al diametro del tubo flessibile. Il valore del raggio di curvatura è riferito alla temperatura ambiente senza alcuna pressione.
Raggio di piegatura
E’ il raggio al quale la tubazione, nella sua caratteristica di flessibilità, rimane piegato anche a riposo. Il valore del raggio di piegatura è riferito alla temperatura ambiente senza alcuna pressione ed è da considerarsi statico.
Fattore di correzione
(Temperatura/pressione)
Quando ad una tubazione è richiesto di operare con temperature superiori ai 20°C, si deve utilizzare un fattore di correzione per stabilire la nuova pressione massima di esercizio supportata dalla tubazione. Il fattore di correzione deve essere moltiplicato per la pressione massima d’esercizio indicata nei dati tecnici del tubo scelto, ed il valore così ottenuto deve essere superiore alla pressione di esercizio a cui verrà sottoposta la tubazione. Per conoscere il fattore di correzione “temperatura / pressione”, fare riferimento alla documentazione tecnica del tipo di acciaio.
Accessori
I nostri tubi flessibili possono essere dotati di accessori a seconda dell’esigenza e della richiesta del cliente. Un flessibile in acciaio inossidabile può montare, a richiesta i seguenti accessori:
Normative:
I tubi flessibili se non diversamente indicato dal cliente vengono progettati e realizzati secondo ISO10380 Type 3
I Corrugati sono completamente Customizzabili secondo le richieste del cliente.
Installazione
Per una corretta installazione dei tubi flessibili è opportuno seguire alcune regole base:
non piegare le tubazioni oltre il raggio di curvatura ammesso;
assicurarsi che in fase di montaggio, e in seguito in fase di lavoro, le tubazioni non subiscano forze e/o movimenti di torsione, che sia ben riparata da urti e altre situazioni che potrebbero danneggiarle;
assicurarsi che la pressione e la temperatura di esercizio nei range operativi dalla tubazione;
assicurarsi del corretto serraggio degli attacchi terminali onde evitare trafilamenti o perdite indesiderate.
